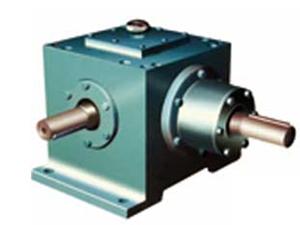

1、確定輸入功率；
1.1、按輸入功率選擇換向器
轉向箱的負載功率為P2。當轉向箱每小時啟動次數小于20次，尖峰負荷為額定負荷的1.5倍時，轉向箱的許用輸入功率計算公式為P2n=P2×KA×s。當轉向箱每小時啟動次數為21-60次，轉向箱的許用輸入功率計算公式為P2n=1.2×P2×KA×s。經計算所得的P2n必須小于或等于換向器額定輸入功率Pn
1.2、熱功率校核
轉向箱應經熱功率校核計算，散熱功率不夠時須加冷卻裝置。
如果轉向箱的負載功率P2大于其熱功率PG，必須加冷卻裝置。熱功率PG是按照環境溫度為20℃、每天動轉10小時、小時負荷率為100%時給出的。校核熱功率時須用P2乘環境溫度系數f1和小時負荷系數f2，計算結果如果大于熱功率表中PG數值，則轉向箱必須采取冷卻措施。
2換向器選用步驟：

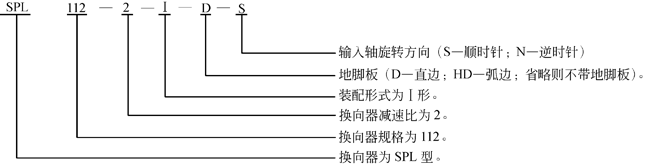

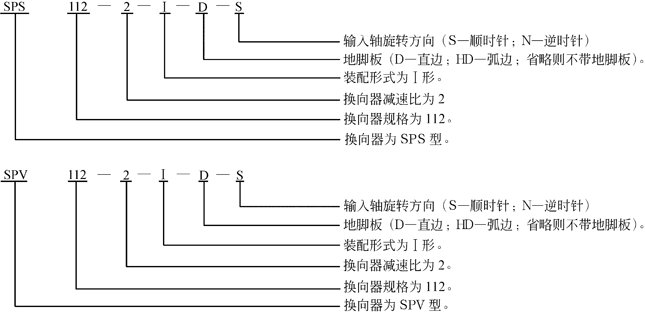

（1）選擇換向器的類型；
a、確定原動機類型；額定輸入功率P1；輸入轉速n1；
b、確定負載類型、其功率P2和轉速n2；
c、確定所需的傳動比i=n1/n2。
（2）原動機和工作機的工況
a 、確定原動機和按表11確定換向器的載荷類型；
b、確定平均每日工作小時數；
c、每小時啟動次數及小時負荷率；
d、按表8確定換向器安全系數s。
（3）換向器使用環境
a、環境溫度℃；
b、安裝空間、灰塵、濕度及周圍溫度（輻射熱）對換向器的影響。
（4）原動機和換向器的連接方式
a、原動機與換向器連接方式（用柔性聯軸器連接、三角帶或扁平皮帶連接）；
b、輸入軸的徑向力。
（5）換向器輸出部分連接
a、通過柔性聯軸器連接或浮動的齒式聯軸器連接；
b、附加在輸出軸上的徑向力。

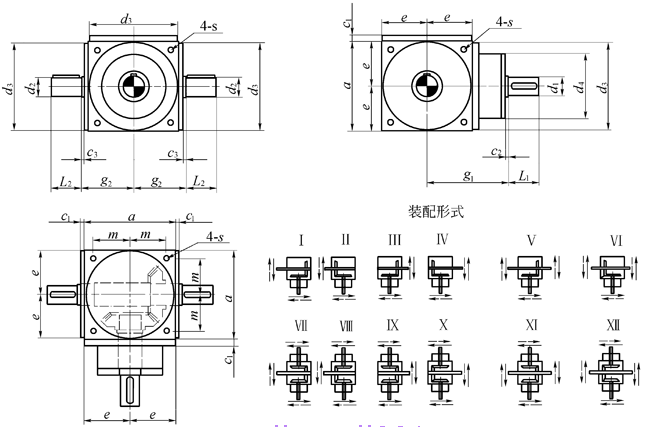

（6）換向器安裝方式
a、確定換向器在原動機和工作機之間的安裝形式。
（7）是否用于增速
（8）水冷方式
a、冷卻水為自來水或海水；
b、進水溫度
工況系數KA
|
原動機
|
每日工作小時
|
載荷性質
|
|
U
|
M
|
H
|
|
電動朵
氣輪機
水力機
|
-3
＞3-10
＞10
|
0.8
1.0
1.25
|
1
1.25
1.5
|
1.5
1.75
2
|
|
4～6缸活塞
發動機
|
-3
＞3-10
＞10
|
1
1.25
1.5
|
1.25
1.5
1.75
|
1.75
2
2.25
|
|
1～2缸活塞
發動機
|
-3
＞3-10
＞10
|
1.25
1.5
1.75
|
1.5
1.75
2
|
2
2.25
2.5
|
環境溫度系數f1
|
無冷卻
PG×f1
|
環境溫度（℃）
|
|
10
|
20
|
30
|
40
|
50
|
|
f1
|
1.2
|
1
|
0.87
|
0.75
|
0.64
|
換向器安裝系數
|
重要性與安全要求
|
一般設備，轉向箱失效僅
引起單機停產且易
更換備件
|
重要設備，轉向箱失效
引起機組生產線或
全廠停產
|
高度安全要求，轉向箱失效引起設備、
人身事故
|
|
s
|
1.1～1.3
|
1.3～1.5
|
1.5～1.7
|
小時負荷率系數f2
|
無冷卻
PG×f2
|
小時負荷率（%）
|
|
100
|
80
|
60
|
40
|
20
|
|
f2
|
1
|
1.2
|
1.4
|
1.6
|
1.8
|
